看赛车狂飙于赛道上，点燃车迷心中的火焰。听发动机怒吼的声音，无论是四缸的美声，还是单缸机的呐喊，在各位喜欢赛车的同学心里都是滂湃的动力体现。


大家可知，发动机的动力是如何调校的呢？不同的发动机又是怎么匹配适应在不同的赛车上呢？


今天我们以FSAE赛车为例来聊一聊发动机的台架试验。

发动机台架试验是发动机研制阶段中的重要一环，它不仅用来检验发动机整体以及相关零部件的可靠性，同时还用来验证发动机的性能是否达到了最初的设计指标，所以任何一台发动机在成功量产前都离不开大量的台架试验。


台架试验分为性能试验和可靠性试验。我们的台架试验主要是性能试验。在发动机匹配到一台FSAE赛车上前，台架试验是检验发动机在符合规则的前提下动力调校最重要的实验。在20mm限流阀的限制下，每一台适配到FSAE赛事的发动机都必须针对进气的改变重新改变动力的调校。台架试验是不可或缺的一步。

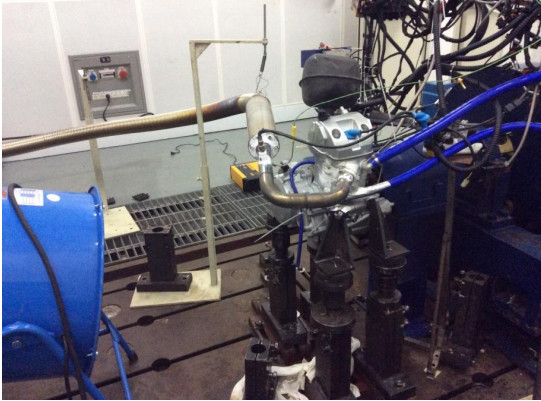

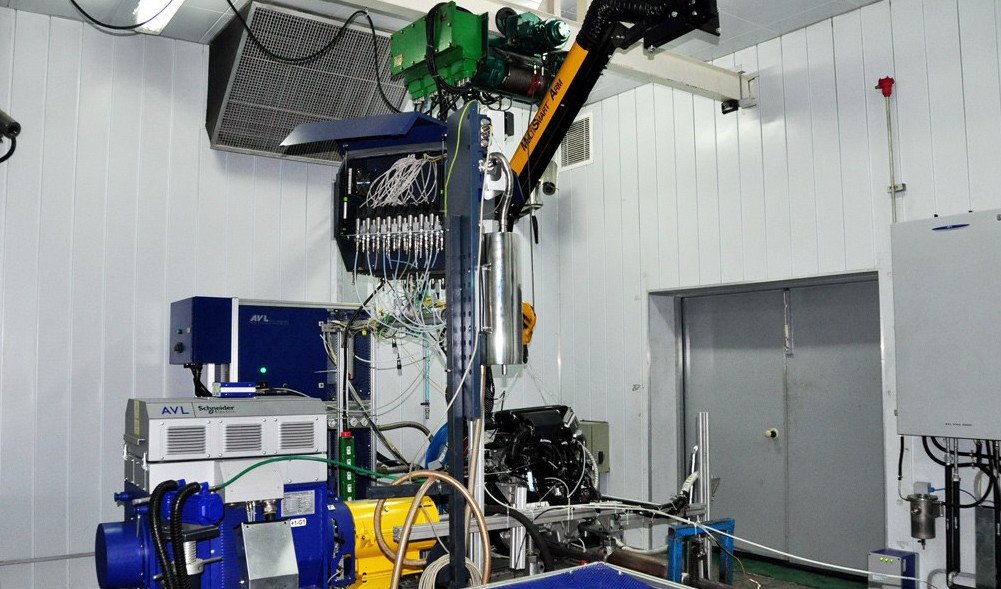

我们的台架试验使用的是湘仪动力测试仪器有限公司的FC2000发动机自动测控系统，它是可用于控制和测量发动机的转速、转矩、功率、燃油/燃气消耗量等参数的电涡流测功机。


01、固定&对中

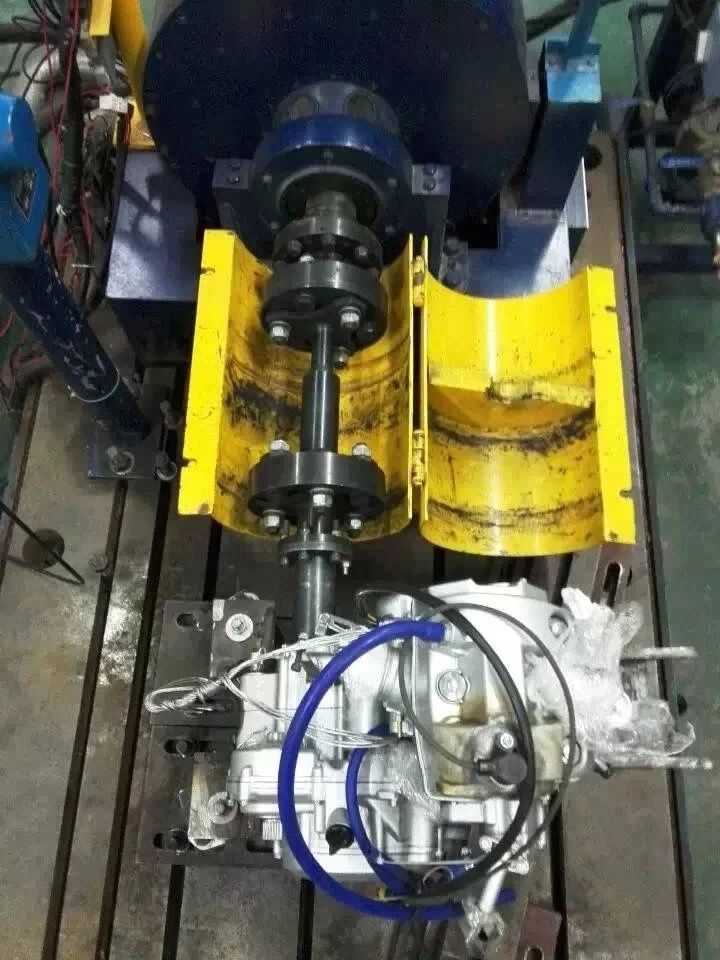

台架试验对发动机的固定是有一定要求的。固定不良会引起发动机抖动、非正常晃动、性能差并伴有异响。首先根据发动机设计不同的支座去适应台架实验室的悬置支座，使发动机的位置具有一定范围的调节，方便对中。对中不良会引发和固定不良相似的情况。对中时，可以使用铁丝分别缠绕两个联轴器并保持相对，然后旋转联轴器一周，观察旋转过程中两根铁丝相对位置的变化，判断是否对中或偏向哪个方向，确定是否需要重新对中。

02、布置外围

在发动机固定好后，布置发动机外围。安装好进气歧管，将台架实验室的供油设备连接到喷油嘴；安装排气管，并连接到台架试验室的排气装置；安装实验室水路到发动机，并做好排空；连接好电路，将排温传感器连接到台架试验室的排温端口，可选择油温传感器是否连接到台架实验室的端口。

03、设定台架参数

接下来设定台架参数。设定机油温度、排气温度、发动机水温、转矩等上限值，用于过高报警，以保护发动机；接下来设定PID值，一般情况下，不需要修改这个值。若发动机工况十分不稳定，可以修改PID值使电涡流测功机负荷调节更合理；然后对台架进行转矩零点标定，就可以进行台架试验了。

04、启动！

启动供油系统、油耗仪、水路监控、台架试验台等系统和发动机控制电路后，切换到合适的档位，拉离合，启动发动机。拉高转速并稳定后，渐渐放开离合，同时控制油门时转速稳定，调节试验台到P/P1模式，设定需要的工况点、稳定的转速。然后切换到n/P模式，拉高试验台节气门开度，台架会根据设定的PID值逐渐增大负荷，使发动机稳定在设定转速。此时，得到对应工况点的转矩和功率。记录好之后，逐渐减少油门，待发动机转速低到一定程度后关闭发动机控制电源，发动机停止工作。循环进行，设定每一个需要标定的工况点。

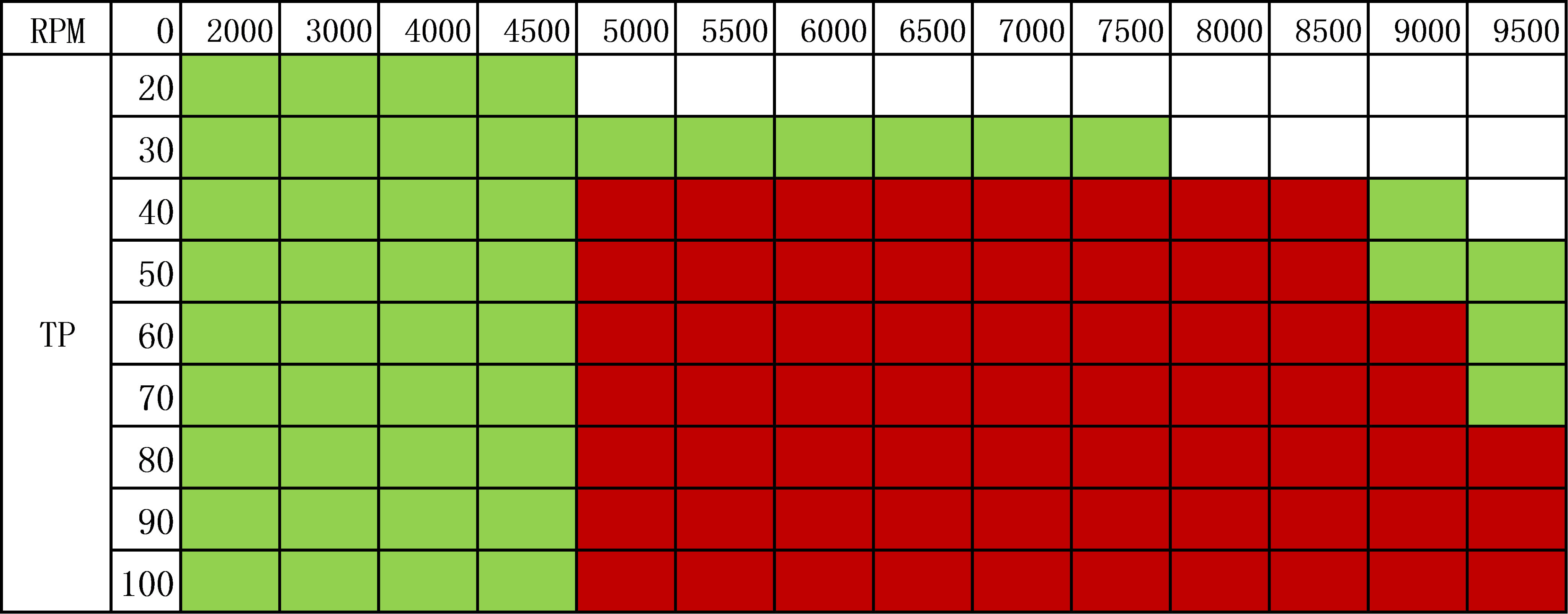

根据发动机实际使用情况，可以筛选出需要标定的工况点。在FSC的赛道上，LD450常用转速在4000~9000rpm，需要设定的工况点如：

完成台架试验后，就能让你的轮胎好好感受滂湃的动力啦！下一步，就是在实车上进行各种补偿的设定以完成瞬态的标定。当然，能上马力机验证调校好的动力就最好不过了！
