IP防水等级系列试验设备是Delta德尔塔仪器根据GB/T4208-2017《外壳防护等级（IP代码）》、IEC60529：2013以及GB2423、GB7000.1-2015、GB4706.1等标准要求设计制造。该设备广泛用于灯具及电工电子产品认证检测机构及相关品管部门对电器电子产品的外壳防护等级（IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8、IPX9K）中的防水检测用途。我们的设备已广泛应用于国内各大第三方实验室苏州UL美华、TUV南德、广州SGS、上海ITS、上海必维BV、深圳CTI华测、东莞STC标检等和众多质检院、所以及国内外知名的电器电子生产厂家。我们的整套防水设备设计水平和整体性能达到国际先进水平，性价比高。
IPX1/2/3/4/5/6/9K防水实验室技术指标：
试验室分别由测试台、储水槽、控制箱、产品脱水缓冲区和喷淋系统组成。
主要技术参数：
1、试验室总尺寸：深3800×宽1600×高1800㎜
2、内箱尺寸：深1200×宽1200㎜×高1200㎜
3、IP12滴水盘：800X800mm，高120MM，孔距：20X20MM，滴水孔：0.4MM
4、滴水流量：IP1-1mm±0.5/min, IP2- 3mm±1/min
5. IPX3：角度60度，半径400mm，喷水流量:1.1L/Min，开孔数16只；
6. IPX4：角度180度，半径400mm，喷水流量:1.81L/Min，开孔数25只；
7. 摆动管半径：200mm，400mm各一根；
8．摆管速度：5-15每分钟，可设定
9.IP56喷水装置：IP6喷头1个，IP5喷头1个，支撑架安装在右侧边，中间采用不锈钢圆桶直径600Mm连接到试验箱。喷头离转盘中心2700Mm。
10.管径：侧面部分采用PVC管，IP5一条，IP6一条各3米长。
11.喷孔尺寸：φ12.5mm，（IP6等级）；φ6.5mm，（IP5等级）
12.喷水压力：80～150kpa（可调）；IPX5水压力30kPa；IPX6水压力100kPa
13.喷水强度：IP6-100±5(L/min)，IP5-12.5±0.625(L/min)，
14.IP6K：喷头一个
15.孔径：φ6.5mm
16.流量：75±3.75L/M
17.水压力：1000kPa；
18. 旋转转盘：φ500MM 共一个。
19.转速：1-3转/每分钟
20.承重：30公斤（按照程序设定旋转） 304不锈钢设计制作
21.IP9K：喷头四个
喷水角度：0、30、60、90°安装，喷头离样品100-150MM
流量：14-16L/min
水压：6-10MPA （100kg）可调整；
时间控制：间隔时间可设定
水温：80±5C°
24.喷水持续时间：3、10、999min（可调）
25.运行时间控制：1～9999min(可调)
26.水循环系统，保证水源循环使用
27.受水面：产品正面
28.喷水压力表，可显示喷水压力
29.控制系统：触摸屏智能控制系统。
结构材质：
1、喷管：304不锈钢管；
2、喷头：SUS304不锈钢板；
3、台面：SUS304不锈钢板；
4、外箱材质：冷轧钢板烤漆，钢板厚度1.5mm；
5、内箱材质：SUS304不锈钢板，厚度1.2mm；
6、IP56台体内支架：不锈钢方通，PU软管；
7、电气控制配件选用法国斯耐德、欧姆龙、德力西、富士等国际知名品牌；
8、大功率水泵3KW 多个电磁阀控制水路；
9、IP34、56控制系统同在一起操作，IP等级可选择测试；
10、IP9K具有独立控制界面；
11、JiSS2和JISR2侧面旋转喷射系统及控制系统。

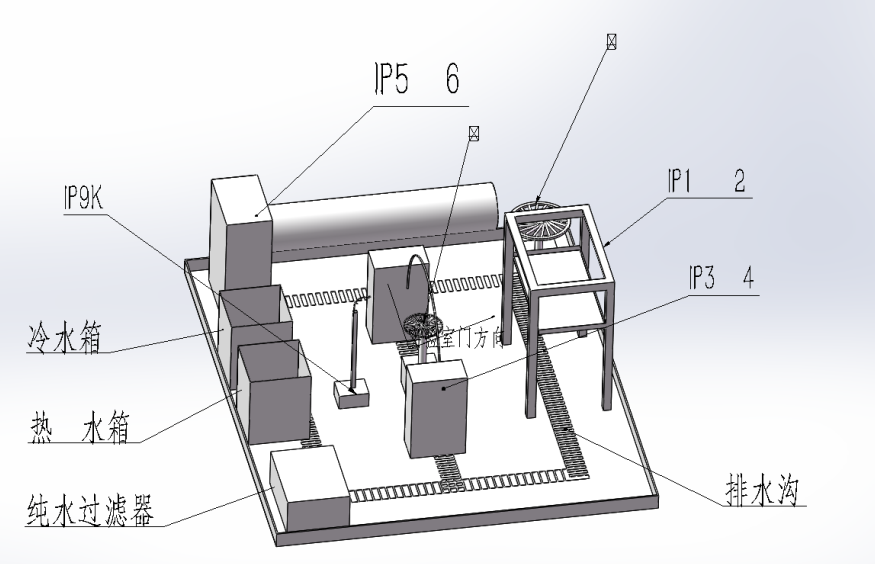

防水整体实验室平面幕布局图

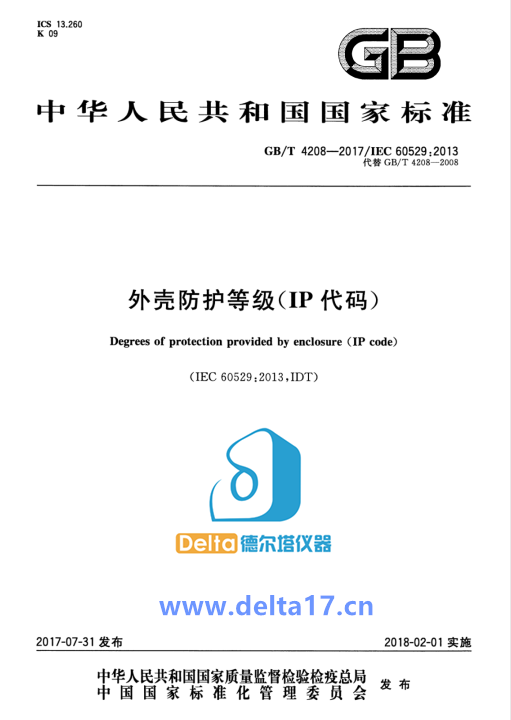

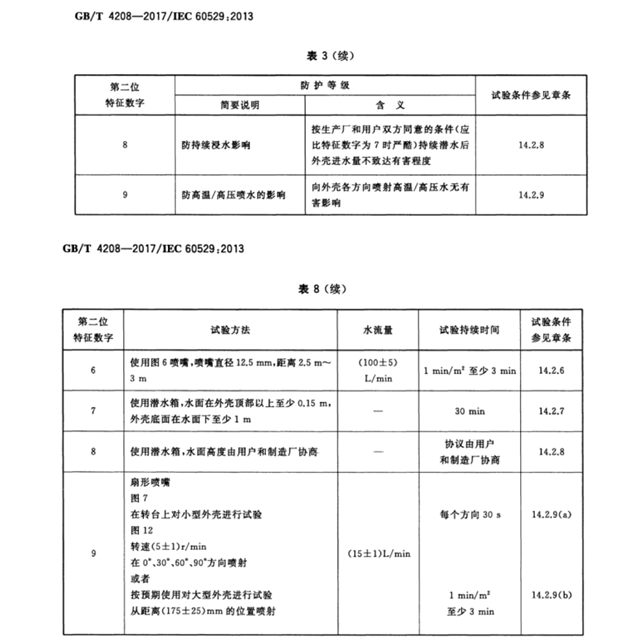

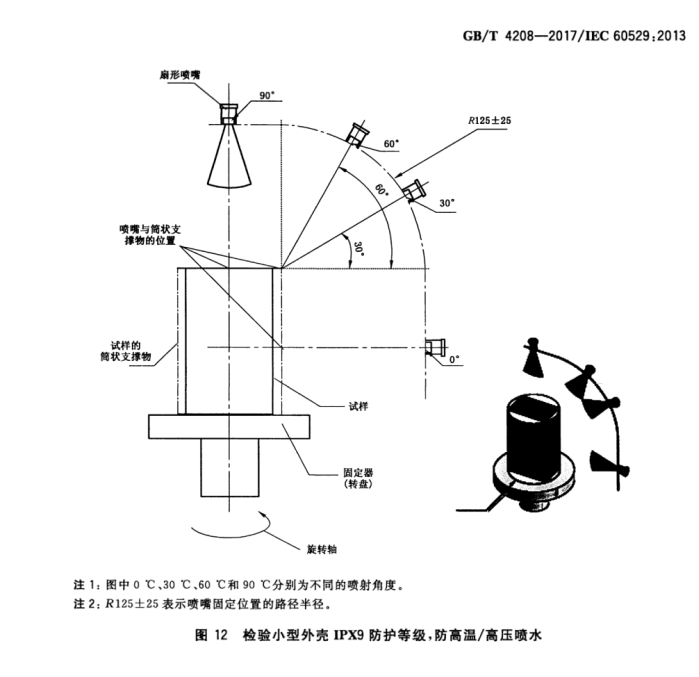

我们仔细研读了2017版标准，其中“防尘测试”部分要求基本没变，主要的变化是“防水测试”增加了IPX9。也就是增加了第9级防水要求（之前防水等级分为IPX1～X8级）。第9级防水要求主要为“高温/高压喷水”方式，以小外壳设备为例，其要求在0度，30度，60度，90度四种状态下连续高压喷水30秒，设备仍能正常工作。新的GB/T 4208-2017版，其实是等效于IEC 60529:2013版。通俗的说，从2018年2月1日起，zui高的设备防尘放水等级已不再是我们常说的IP68，而变成了IP69。标准增加部分要求如下：
IPX9高温高压喷水试验装置规格如下所示：

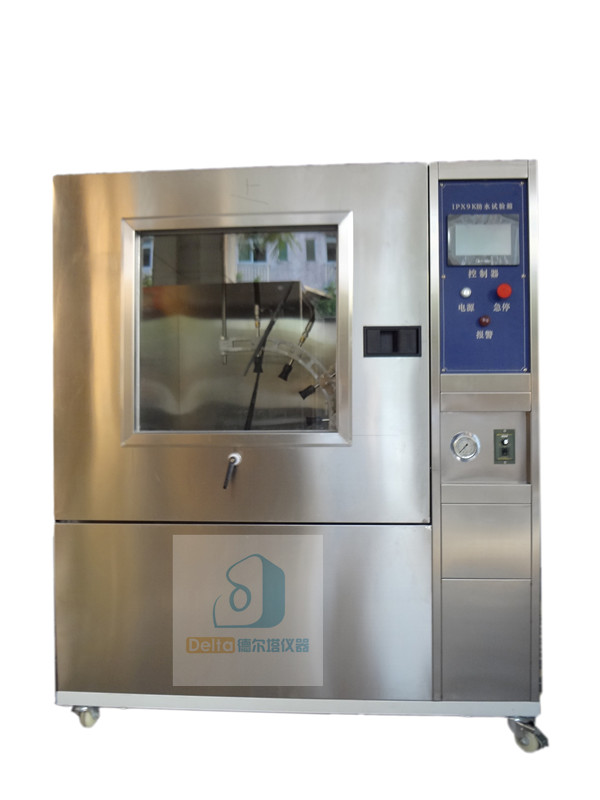

Fig1 Delta德尔塔仪器zui新设计的第3代“IPX9高温高压喷水试验箱”正式通过TDK实验室的验收，设备的出色表现赢得了客户高度评价！
Fig2 IPX9高温高压喷水试验装置结构示意图

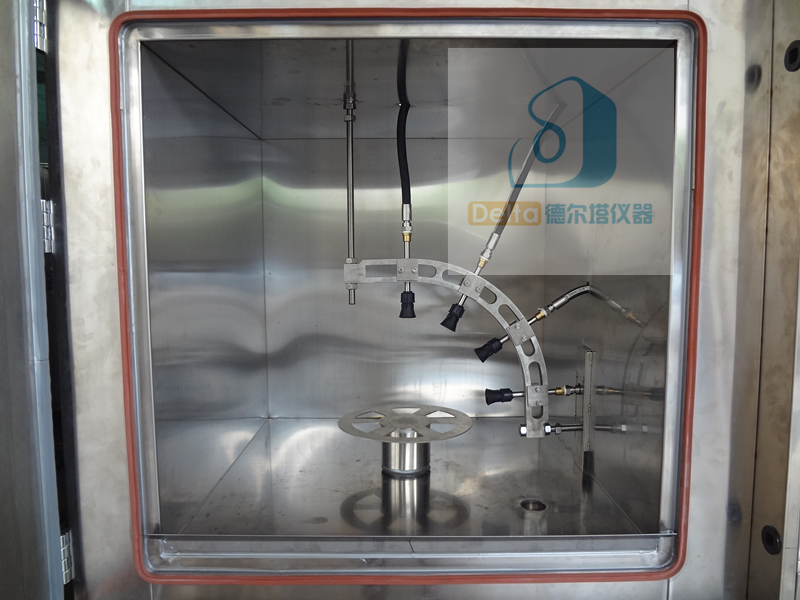

Fig3 IPX9高温高压喷水试验箱——箱内喷嘴结构

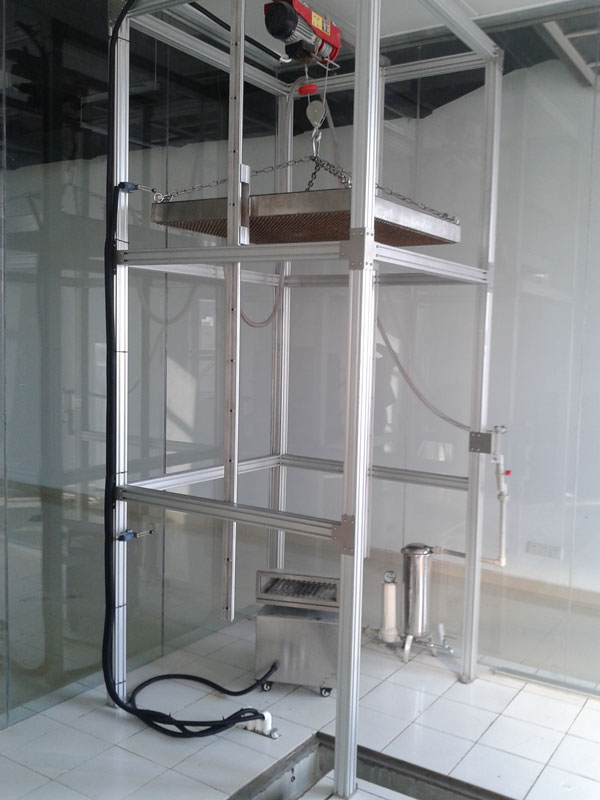

Fig4 IPX1/2 垂直滴水试验装置

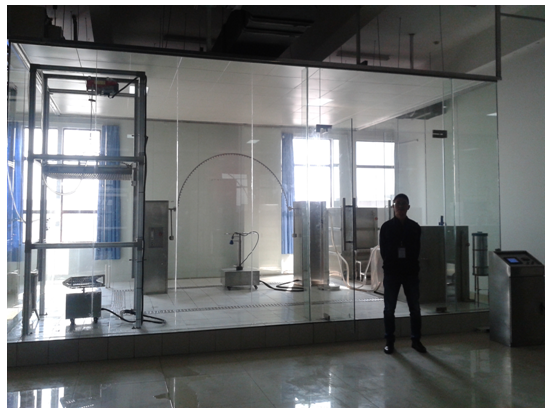

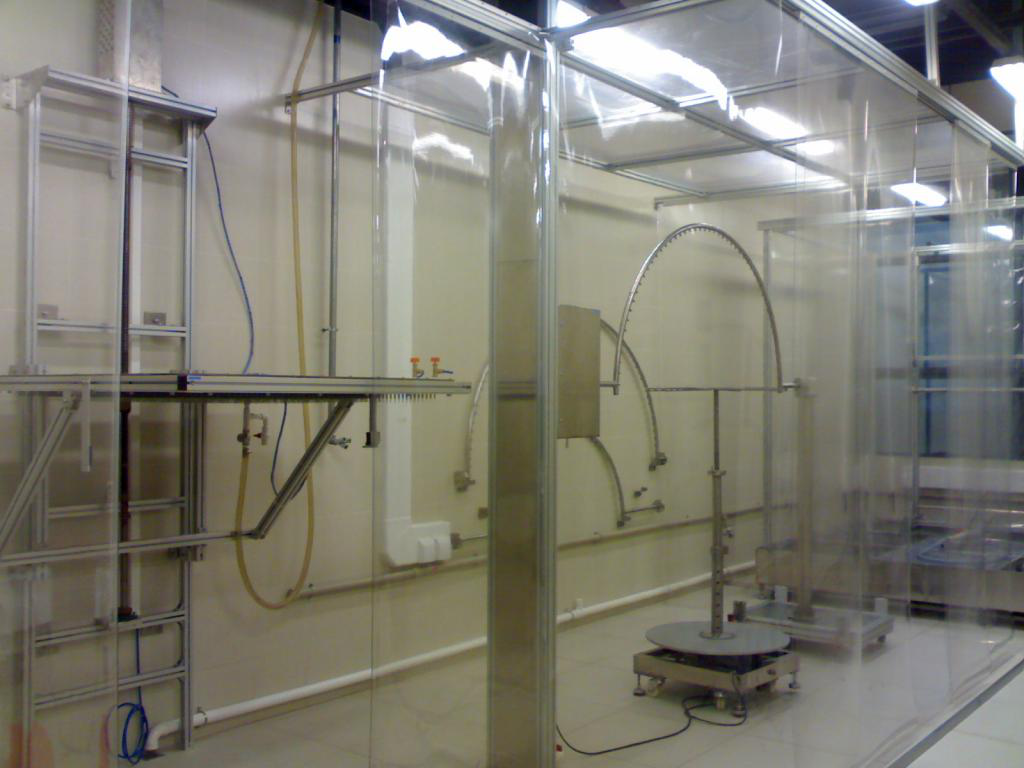

Fig5 IPX1～IPX8防水等级实验室整体施工效果
Delta德尔塔仪器专注于环境模拟可靠性检测设备的研发设计、制造销售！环境可靠性检测设备广泛应用于从原材料、元器件级别，到电路板/模块级别，到整机电子、电器、电力等产品进行恒定温度，恒定湿度，变化温度，变化温湿度，盐雾试验，混合气体试验，臭氧老化试验，UV紫外线加速老化试验，氙灯老化试验，二氧化硫腐蚀试验，高空低气压试验，IPX1～8防水等级试验，防尘/砂尘试验，跌落试验，燃烧试验，半正弦波/梯形波加速度冲击试验，正弦/随机振动试验，碰撞模拟试验，跌落试验，拉伸强度试验，疲劳试验，地震试验，高加速寿命老化及应力筛选等机械、力学环境试验，气候环境试验和综合环境试验项目。我们的优势产品包括：GB4208及IEC61032整套测试手指/各种试验指/测试探棒|弹簧冲击锤|防尘试验箱（砂尘试验箱）|垂直滴水试验装置|淋雨试验箱（垂直滴水&摆管淋雨二合一）|防浸水试验装置|淋雨试验箱IPX34|摆管淋雨试验装置|智能型手执式喷淋试验装置|砂尘试验箱|IPX9高温高压喷水试验箱|手执式淋雨试验装置|防冲水试验装置|UL防喷水试验装置|防水试验供水系统等，并能够承接客户需要的防水等级实验室IPX1-X9全套淋雨试验室的基建、试验室装修布置、设备供应安装的交钥匙工程。18128028677张工。
