“基于整车振动模拟试验台的车辆动态限界测试系统”是长度大尺寸实验室为中车青岛四方研发的用于机车整车振动模拟试验台上机车整车限界的动态测量。该系统以高速相机为传感单元，通过研制适用于远程的集束式多路控制主动红外光学目标来捕捉机车各个部位的运动轨迹，经高速并行图像快速采集结合搜索式高速并行图像目标提取算法，实现对机车动态包络限界精确快速测量。

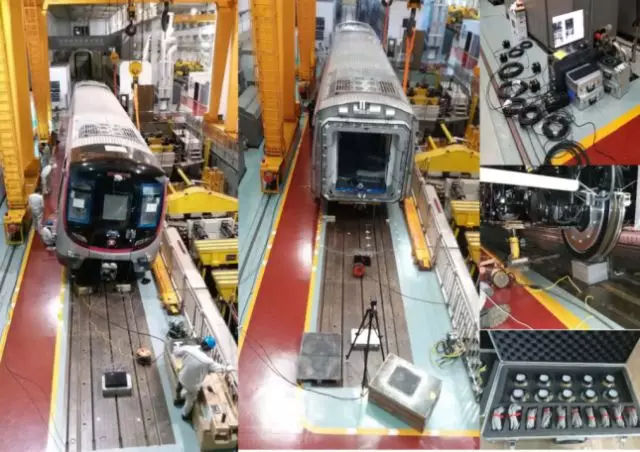

地铁车辆动态测量现场

车辆动态限界便捷式测量系统结构包括：红外高速摄相机系统、相机支撑及姿态调整装置、独立红外目标及销座、多通道红外目标控制器、现场校准系统、图像采集存储处理显示系统及系统应用软件。

主要功能

1、具有车辆车身或车头上布设测量点的实时图像采集存储功能；

2、 具有测量点图像自动数据处理功能；

3、 配合激光跟踪仪具有车辆车身或车头上布设的测量点与车辆车身或车头设计基准对齐功能；

4、车身或车头测量点及外围关键点的空间坐标变化输出功能。

主要技术指标

单截面测量范围：4 m × 6 m

可同时测量截面数量：4个

最大测量时间：30HZ测量采集速度连续采集20分钟

单相机可同时观测的最大目标数量：96个

空间测量精度：0.5mm

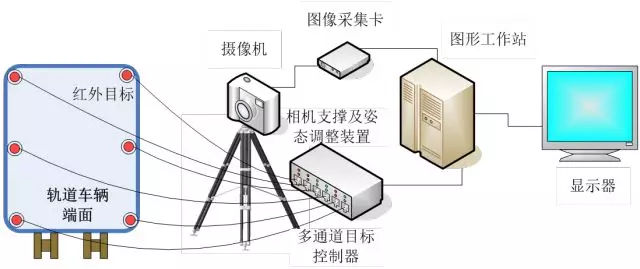

系统原理图

系统构造图

目前市面上尚无产品能够单个独立同时测量高铁等轨道车辆整个截面的测试系统，现有系统需多台组合测量，测量坐标系难以与整车坐标系对齐，成本昂贵，我所研制的车辆动态限界便捷式测量系统截面测量范围达到4m×6m，四台CCD可同步触发采集数据，同时能够将测量坐标系快速的对齐到高铁车辆车身坐标系下，有效解决了高铁动态限界在振动台上的检测问题，为高铁等轨道车辆的动态限界分析与测量提供了依据。该系统是国内首例，既填补了我国高速动车组在限界测试领域的空白，同时也打破了欧美相关技术单位测试成本高，技术垄断的壁垒。
