确保汽车电气系统测试的一致性和安全性

HBM QuantumX 数据采集系统提供两个带有 VDE 认证的隔离测量模块 - 用于在危险的高电势电压下进行测量。

现代汽车工业，电气化代表着未来。无论是混动还是电动汽车，以及充电设施，都需要集成高电压的储能装置。在试验台和现场试验中，对处理危险高电压时的安全性提出了很高的要求。HBM QuantumX 系统提供两个带有 VDE 安全认证的测量模块——可用于电气系统的开发和测试及安装。

电驱动的高速增长

越来越多的电驱动被用于物流、航空、航运、体育和休闲等领域。与内燃机相比，电驱动具有更有效、更敏捷、更环保等优势。然而，该技术对安全性提出了很高的要求，因为高电压对人类是致命的。并且这贯穿着产品的生命周期，从开发、生产，操作到终结。

高压环境下安全测量与测试

在电动汽车储能系统的电气部件中会出现高达800伏的电压。HBM的产品经理Christof Salcher说：“对于健康的成年人来说，超过50伏交流电压或120伏直流电压都被认为是危险的。”这也是我们为何开发了带隔离功能的;MX403B 电压模块 和 MX809B 热偶模块，其主要用于电气部件的计量分析。

通过这些模块，我们为整个测量链提供了整体安全性，并获得了 VDE 证书，目前我们在市场上是独一无二的。

测量链整体安全概念

HBM 提供的带隔离功能的 MX403B 电压模块和 MX809B 热偶模块，其主要用于电气部件的计量分析，并为整个测量链提供了整体安全性。

在处理危险电压时保护员工免受危险

VDE 是德国电气、电子和信息技术协会测试和认证研究所（Testing and Certification Institute of German Association of Electrical、Electronic and Information Technologies）的简称。VDE 确认QuantumX 两个模块都符合适用的标准，可将对用户的危害降低到可接受的水平。其基于IEC 61010测量仪器标准以及测试设备电路和整个测量链的规范。QuantumX MX403B 和MX809B 以绝缘和隔离概念完全满足这些要求：双绝缘和测量引线、接触保护连接器均符合IEC61010的涉及要求，同时保持必要的最小距离、绝缘，并经过了必要的测试。

当然，这并不能消除所有的危险。所有处理危险电势的人员必须经过适当培训，与电动汽车专家一起学习和实践必要的操作和安全措施。才可对电气设备进行操作。

采集和处理测量数据

进行高安全性，可验证的定期测试

通过 QuantumX，HBM 提供了一个完整的，满足电气化安全要求的系统。经过定期的产品测试和工厂检查，VDE 安全专家确信 HBM QuantumX MX403B 和 MX809B满足了全球最高的安全要求，能满足高压范围内进行测试高安全性的要求。

QuantumX - 可用于高压下可靠测量的数据采集系统

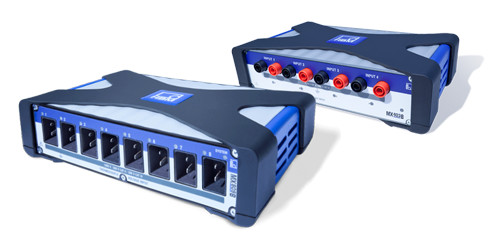

MX403B 和 MX809B QuantumX 数据采集系统 可在高压下进行精确可靠的电流，电压和温度测量:

具有安全测量引线的完整测量链，免受接触的专利连接器、绝缘输入均符合 IEC61010 设计要求。

符合最高国际安全要求的，可验证的 VDE 认证。可在高达 1,000 V 电压下确保安全测量。

精确同步，QuantumX MX403B 和 MX809B 可作为一个单元工作，非常适合于能量存储系统测试。
