灯具，作为广泛应用于日常生活的电器产品，与我们密不可分，其安全性、可靠性也备受人们所关注，尤其是在安全方面，涉及到人身与财产安全，是必须符合强制性产品认证要求的基本底线。因此，作为灯具产品的核心零部件，灯具的控制装置，其重要性不言而喻。本文将对灯具的控制装置适用的安全标准进行相关阐述，并针对相关国内、国际标准的变化与更新，进行总结和概括。

1、概述

目前我国灯具控制装置的现行国标GB 19510.1-2009等同于IEC 61347-1:2007（Edition 1.0）（以下简称旧版标准），而国际电工委员会（International Electrotechnical Commission，以下简称IEC）于2012年11月发布了IEC 61347-1:2012（Edition2.0）版，又于2015年2月发布了IEC 61347-1:2015（Edition 3.0）版（以下简称新版标准），新旧版本之间有较大的差异，这些差异具体表现在哪个方面，在实验过程中应该注意什么，这是大家比较关注的问题。

本文针对新旧两个版本的标准差异进行对比分析，旨在让灯具、控制装置的相关生产企业、检验机构等专业从业人员，预先了解国际上的标准变化，为后续设计、生产、检测等提供参考。

2、新、旧版本标准的主要差异

新版本与旧版本之间越过了IEC 61347-1:2012标准，两版本的差异之大可想而知。首先对新旧版本的差异进行对比分析，并对新版本条款进行简单的说明。新版标准扩大了适用范围、更新了引用文件、增加了标记、重新制定了接地条款、增加了SELV控制装置防触电要求、修改了绝缘电阻限值以及电气强度的试验电压，分类规范了爬电距离和间隙的限值，新增了部分附录。标准填补了SELV控制装置测试的空白，增加了对双重绝缘和加强绝缘的绝缘材料的要求，重新编写了接地的测试项目，这些变动基本覆盖了目前所有的灯的控制装置，对产品的安全性提出了更高的要求。

2.1 第1章 范围

在新版标准中，产品的适用范围发生了改变。新版标准的适用范围涵盖了在生产期间对单个灯的控制装置，同时提出了对安全特低电压（以下简称SELV）的控制装置的特殊要求，并且考虑到了控制装置在0.9～1.1倍额定电压下工作时以及在配合符合相关标准的灯具时不应该危害安全，性能要求可能有更严格的限制。

2.2 第2章 规范性引用文件

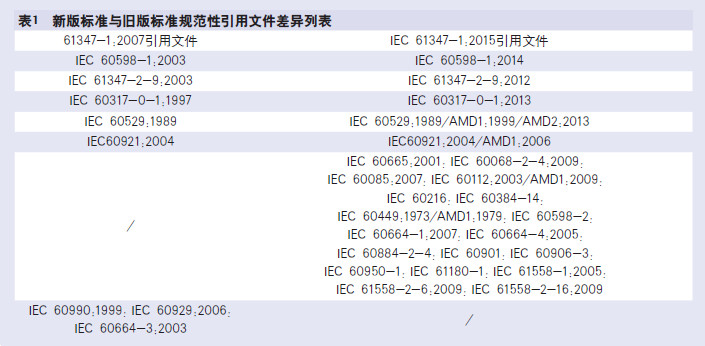

新版标准对规范性引用文件进行版本更新的同时增加了其他引用文件，使得标准的追溯性更强。具体体现在表1。

2.3 第3章 术语和定义

新标准将“功能性接地”的标识由“ ”修改为“ ”，并对其进行了解释：“在某些情况下，功能性接地对于灯的启动和/或避免无线电干扰可能是必须的”。这项改动既提升了功能性接地的重要性，又有效的将功能性接地符号与保护性接地符号进行区分。

新标准增加了以下术语：特低电压、安全特地电压、功能特低电压、本体、I类灯控制装置、II类灯控制装置、III类灯控制装置、保护性阻抗装置、最大工作电压、基本绝缘、双重绝缘、加强绝缘、电气间隙、爬电距离、固体绝缘、临界频率、均匀场、非均匀场、瞬态过电压、冲击耐受类别、最大输出峰值工作电压、点燃电压、点燃脉冲电压、等效变压器峰值电压、LV电源。新增的术语使得标准内容更加清晰，便于理解，避免产生歧义。

2.4 第7章 标志

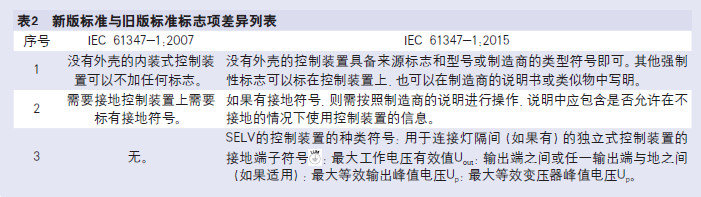

新版标准对于内装式控制装置的标志以及接地标志补充了相关要求，同时增加了标志项目，如表2。

2.5 第9章 保护接地装置

若说新旧标准哪一章变化最大，非“保护接地装置”莫属了。

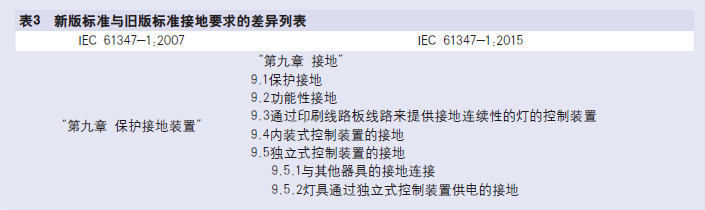

旧版标准的“第九章保护接地装置”被全部删除。新版标准重新编写了“第九章接地”。新旧版本标准接地要求差异见表3。新版标准根据不同的接地形式指定了不同的要求，使得接地的效果发挥到最大。

2.6 第10章 防止意外接触带电部件的措施

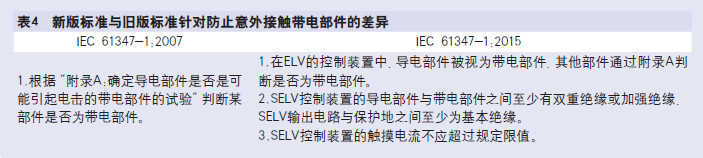

新标准中扩展了带电部件的范围，提出了对SELV控制装置的相关要求，对应关系如表4所示。从表4内容可以看出新标准对SELV控制装置的部件提高了要求。

2.7 第11章 防潮和绝缘

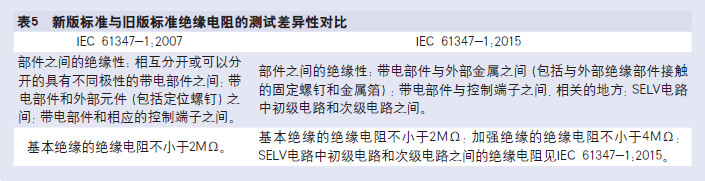

新标准中取消了对不同极性的带电部件之间的绝缘电阻的测量。在测量绝缘电阻时明确了应将输入和输出端绑在一起进行，同时提高了限值。对比见表5。

2.8 第12章 介电强度

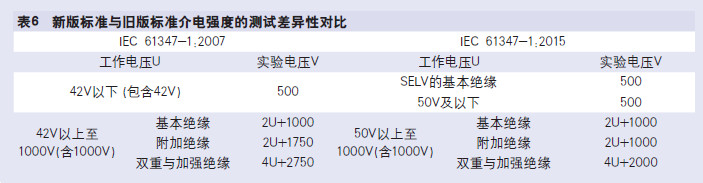

新旧标准对于介电强度的测试电压改动较大，对比如表6。

由表6可以看出，新标准中对介电强度的要求有所降低，实验电压基本与灯具标准（IEC 60598-1:2017）趋于一致，使得控制装置与灯具之间的配合更加紧密。

2.9 第13章 镇流器绕组的耐热试验

新标准中增加了对提供SELV控制装置中绕组的注释。

2.10 第14章 故障状态

新版标准中对有保护接地符号或功能接地符号，且声明允许不接地时的控制装置明确了实验要求，对于滤波电容器也增加了相应条款。

新版标准增加了试验样品的要求，并做出了详细解释：应在三个样品上进行所有故障状态的测试，包括一个或多个为型式试验而提交的物品。如果其中一个样品失败，则应重新对三个新样品进行测试，所有样品均不得失效。当然变动最大的还是故障状态测试实验的实验条件。新标准对于测试电压以及测试电路都有了新的要求。测试电压由原来的“0.9～1.1倍额定电压之间任一电压”修改为“控制装置的额定电压范围内的任一电压，当额定电压为单一值时，可在额定电压的±5%范围内任意一电压”，新增了160A测试电路。

2.11 第15章 结构

新标准中新增了对于SELV或ELV电路中的插头和插座以及带电部件和可触及部件之间绝缘性的具体要求。

2.12 第16章 爬电距离和电器间隙

新版标准与旧版标准在爬电距离和电气间隙的内容上有较大改动，改动主要体现在下述几个方面。

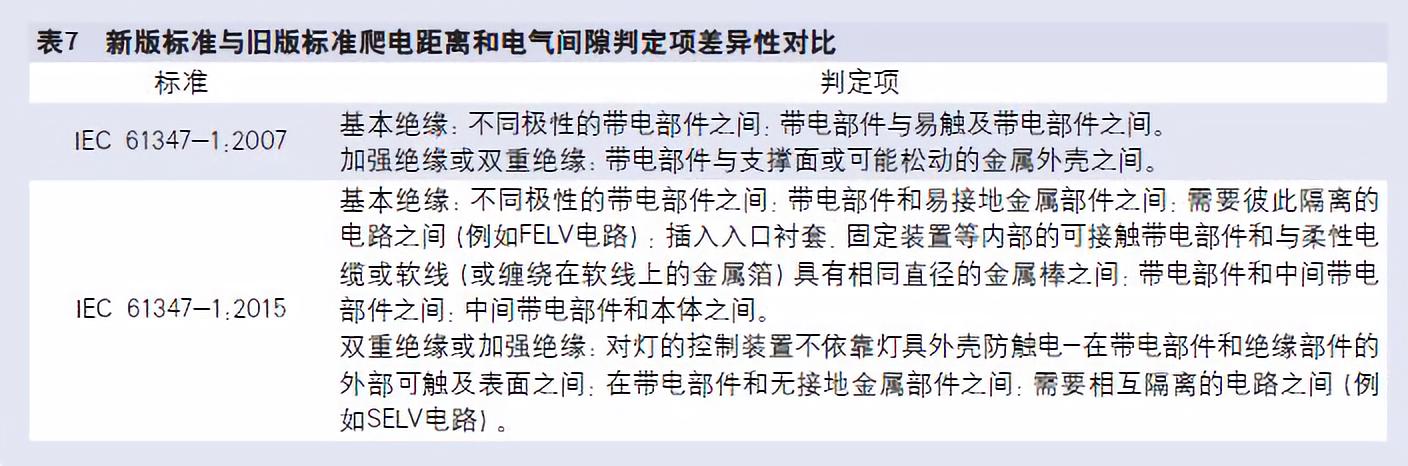

2.12.1 基本绝缘以及加强绝缘或双重绝缘的判定项（表7）

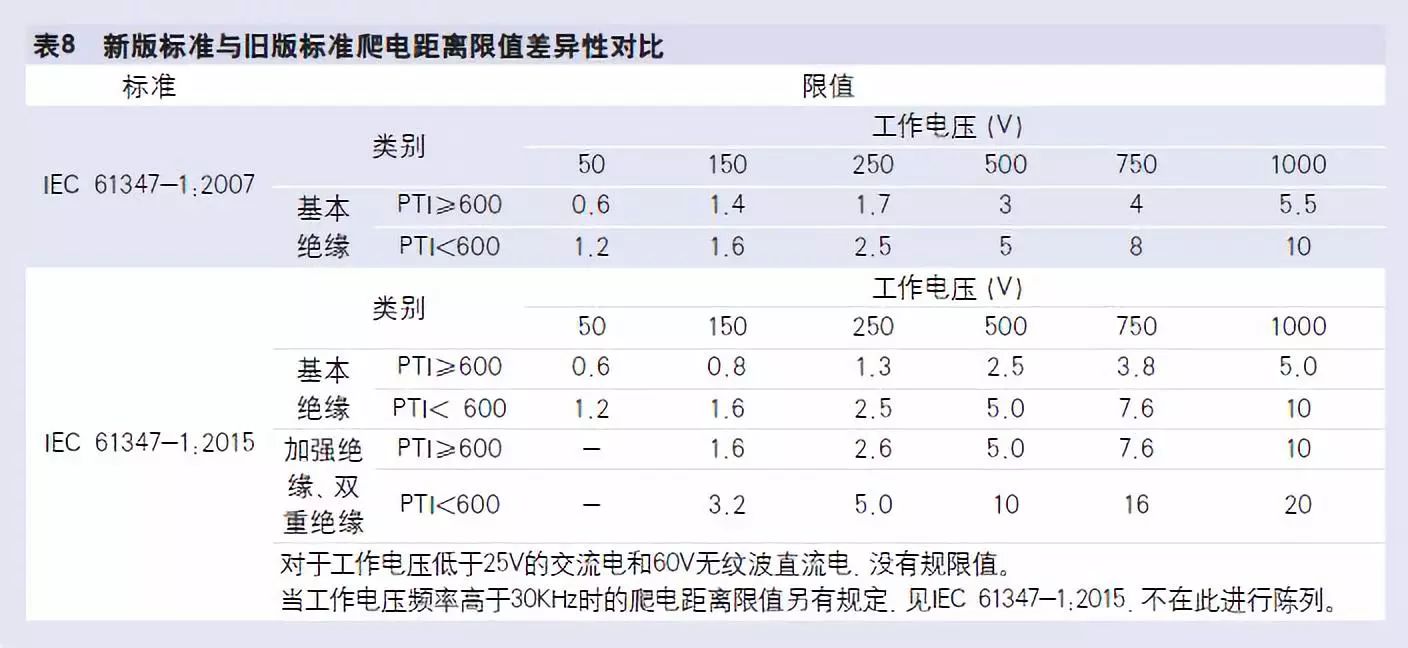

2.12.2 基本绝缘以及加强绝缘或双重绝缘的爬电距离的限值（表8）

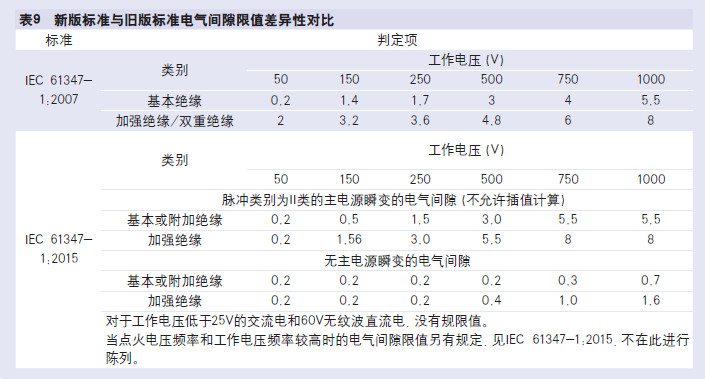

2.12.3 基本绝缘以及加强绝缘或双重绝缘的电气间隙的限值（表9）

2.13 第20章 无负载输出电压

新标准针对无负载输出电压的适用范围进行的确定，即带有集成变压器，以供电频率运行的电感式灯的控制装置。

2.14 附录

新标准中修改并增加了较多附录，丰富了标准内容。新版标准修改了以下内容：

（1）附录A确定导电部件是否可能引起电击的带电部件的试验的全部内容。

（2）附录B热保护式灯控制装置的特殊要求（B 9.5GB 19510.10-2009 所规定的定温热保护式灯的控制装置；B9.5.1 一般要求；B 9.5.2测试步骤；B 9.5.3测试周期）。

新版标准增加了以下内容：

（1）附录K制造期间的合格性试验中增加了K.3使用图层或灌封防污染保护的控制装置的附加电气强度测试；

（2）附录L：具备双重绝缘或加强绝缘的内装式镇流器的补充要求；

（3）附录M：打算用于脉冲承受类别III的控制装置的电气强度试验电压表；

（4）附录N：对用于双重绝缘或加强绝缘的绝缘材料的要求；

（5）附录O：双重绝缘或加强绝缘的内装式电子控制装置的附加要求；

（6）附录P：使用防止污染的图层或灌封的灯的控制装置的爬电距离和电气间隙的附加要求；

（7）附录Q：Up的计算示例；

（8）附录R：爬电距离和间隙的概念；

（9）附录S：控制装置的绝缘配合示例；

（10）附录T：打算用于脉冲承受类别III的高适用度的控制设备的爬电距离和电气间隙；

（11）附录K：制造期间的合格性试验。

3、结语

通过新旧版本的对比分析发现，新版本对灯控制装置的要求整体有所提高，无论是I类、II类、III类。但对介电强度等章节的要求有所下降。值得注意的是新标准对当前主流的SELV控制装置提出了要求。新版IEC 61347针对控制装置的的技术革新，做出了相应的应对之策，与当前技术匹配度更高，对检测人员更具指导意义。

参考文献

[1] IEC 61347-1:2007, Lamp controlgear–Part 1:General and safetyrequirements [S].

[2] IEC 61347-1:2012, Lamp controlgear–Part 1:General and safetyrequirements[S].

[3] IEC 61347-1:2015, Lamp controlgear–Part 1: General andsafety requirements[S].

[4] 李维泉, 倪济宇. GB 19510.14-2009中一些规定与概念的理解(上)[J].中国照明电器, 2011（7）：31-35.

[5] 李维泉, 倪济宇. GB 19510.14-2009中一些规定与概念的理解(下)[J]. 中国照明电器, 2011（8）：28-31.

[6] 李自力. 关于IEC61347-1：2010标准中“定义与术语”的讨论及修改建议[J]. 中国照明电器, 2012（4）：32-35.

[7] 朱秋曙. 浅谈IEC61347-1新旧标准的差异[J]. 标准检测认证, 2014：58-60.

[8] 汪永锡. IEC61347标准与我国照明电器标准现状简介[J]. 标准与测试,34-36.

[9] 余丹艳. 浅析IEC61347-1-A2附录L的试验要求[J]. 科技创新导报,2014（28）：84-85.
