在2017年12月14日，国际电工委员会电工产品合格测试与认证组织（IECEE）在其官网发布了一项编号PDSH 2060的CTL临时决议，决议原文见本文附录。

该决议对IEC 60335-1（GB 4706.1）中的第30.2章节中的“3mm距离内”示例做了进一步的解释，解答了实验室该章节关于连接处判定的一些问题。

1 涉及标准

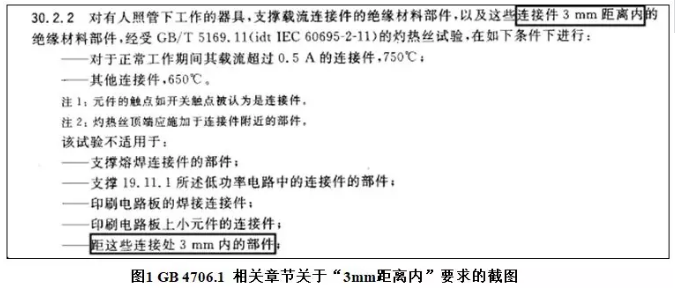

在GB 4706（idt IEC 60335-1）的第30.2章节“非金属材料零件，对点燃和火焰蔓延应是具有抵抗力的”中有多处出现了“3mm距离内”的要求，如图1。

2 问题

2.1问题一：连接处是否包含焊接区

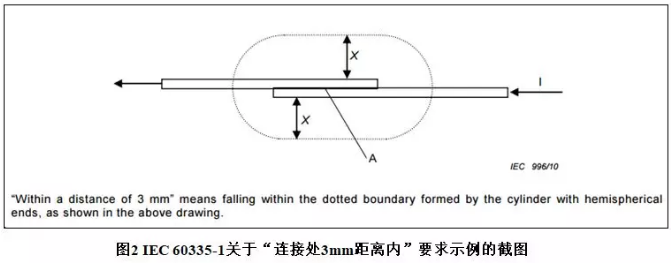

IEC 60335-1 中对“连接处3mm距离内”作了相关示例介绍，如图2（值得注意的是GB 4706.1中对此并没有引用该图）。两个导体接触的区域A即为连接处，再连接处周围X（3mm）范围内即标准规定的范围，此范围内的绝缘材料部件需要按照规定进一步进行相关试验。

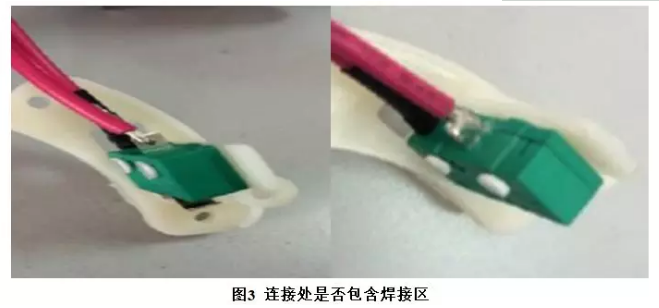

但如果这个连接处有焊接，那么连接处该如何判断呢。以一个常见的微动开关举例，如图3。左边的图中连接处没有焊接区，连接处就是两个导体接触的区域，但是如果出现右边的情况，图中的连接处有焊接区，那连接处是否应该包括焊接区就没有说明了。

2.2 问题二：当测量符合30.2章节的要求的距离时，应从哪一点测量距离

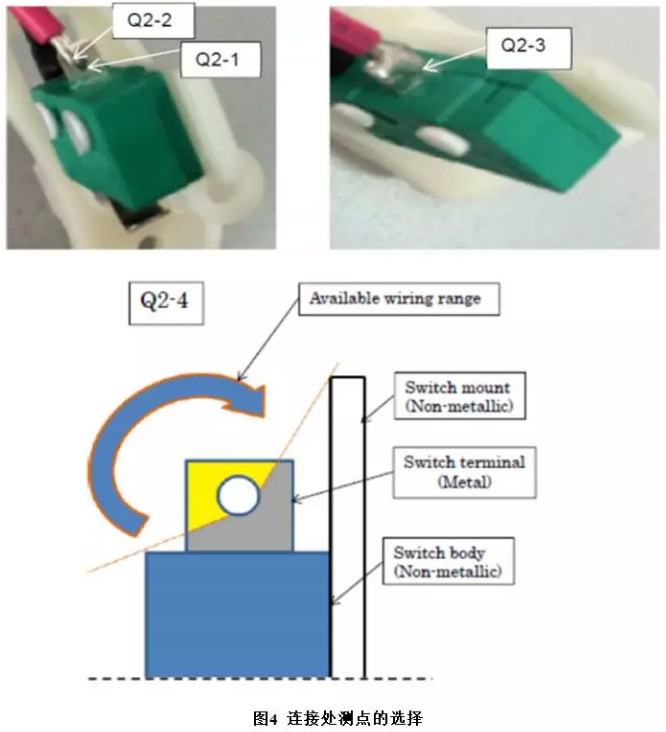

还是以微动开关为例，如图4所示。那测量当测量符合30.2章节的要求的距离时，应从以下哪点测量距离：

Q2-1: 从孔周边距离绝缘部件最近的表面测量；

Q2-2: 从金属导线距离绝缘部件最近的表面测量；

Q2-3: 从焊接处距离绝缘部件最近的表面测量；

Q2-4: 从图中黄色区域距离绝缘部件最近的表面测量。

3 决议

在临时决议PDSH 2060中给出了答案：

关于问题一，连接处不包含焊接区。

关于问题二，从图4中黄色区域距离绝缘部件最近的表面测量。

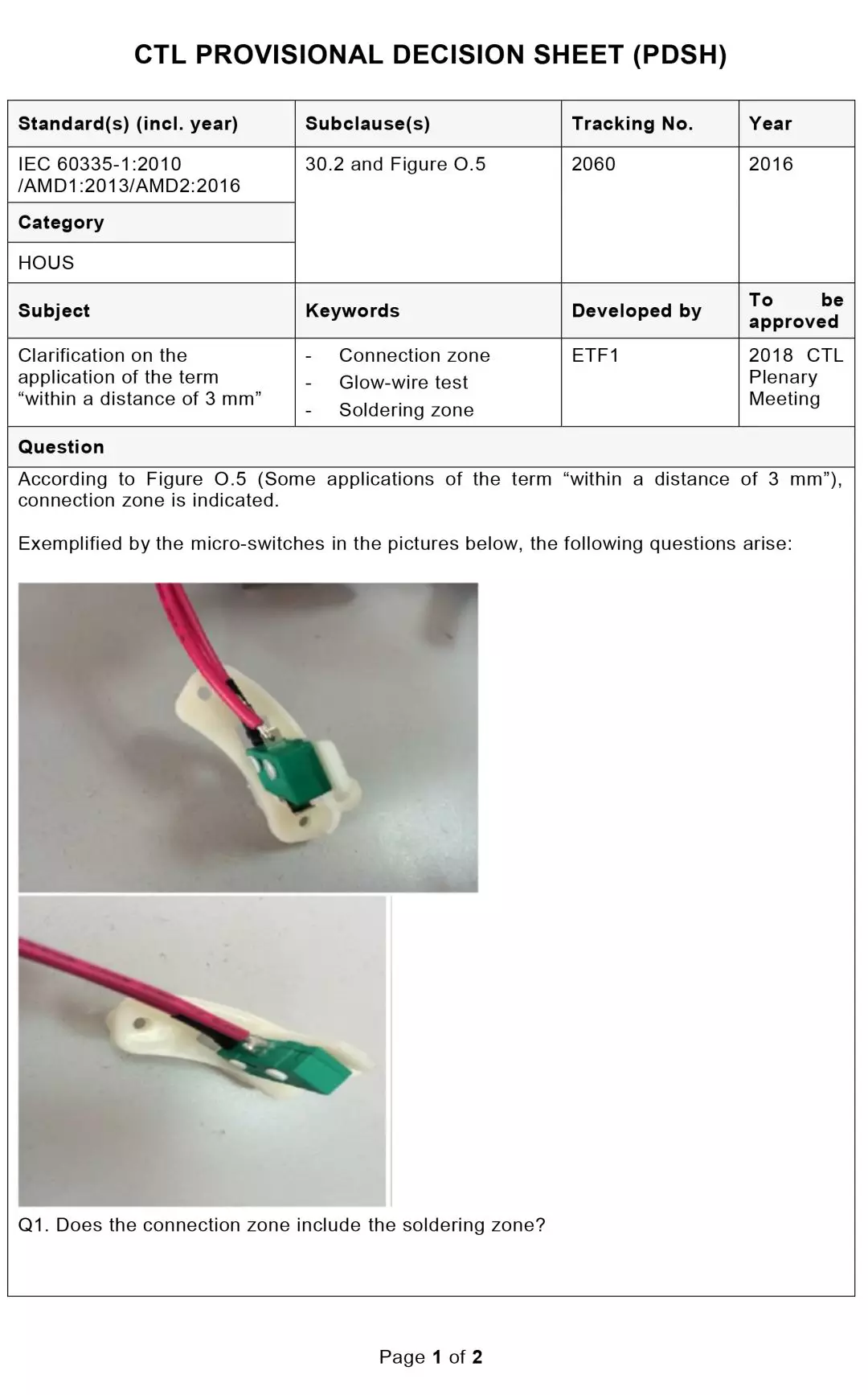

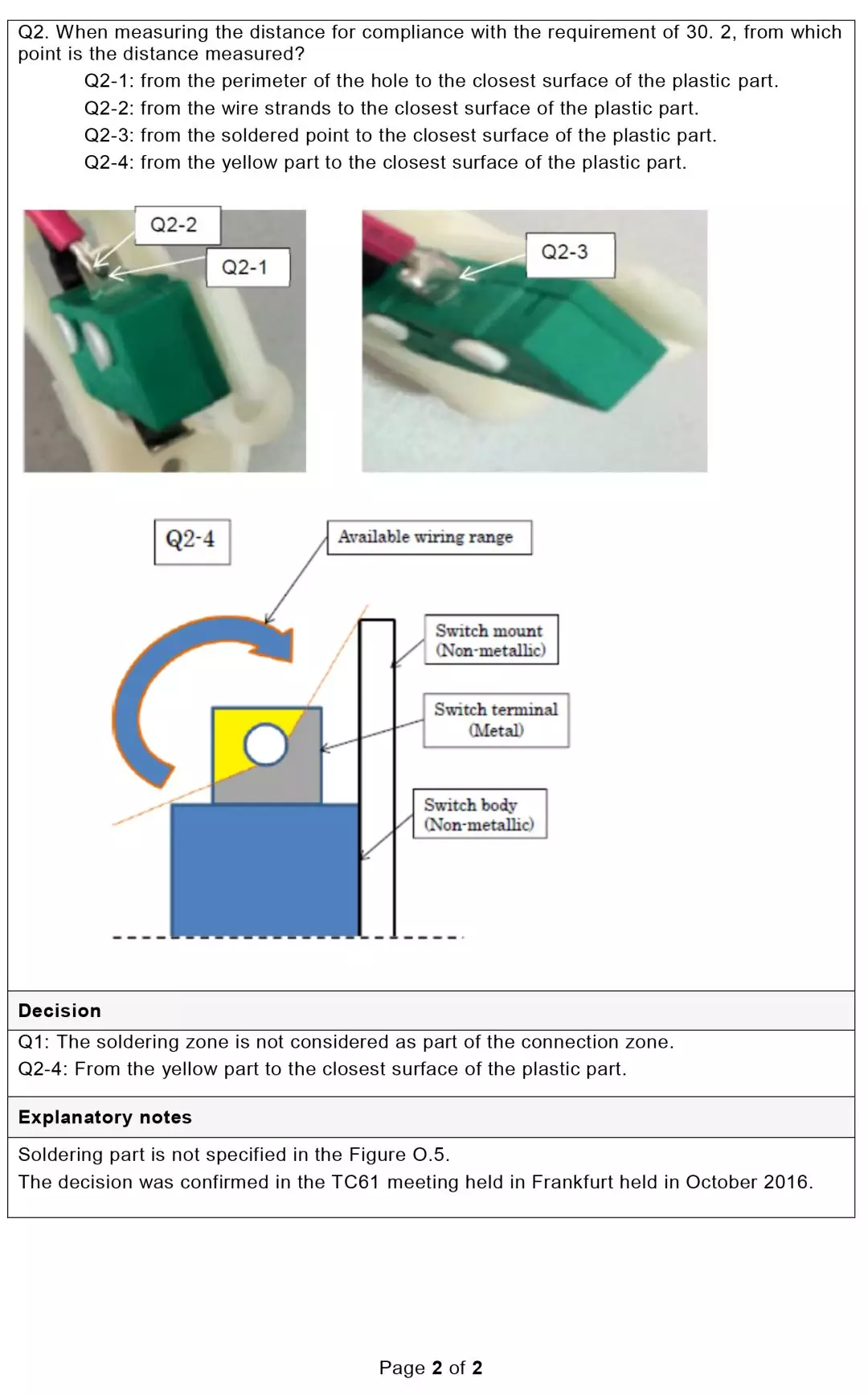

附录 PDSH 2060原文
