4.标准GB/T 8059-2016对实验室软件要求

电冰箱新版性能标准GB/T 8059-2016较上一版GB/T 8059系列标准在制冷性能测试方法上发生了很大的变化，新版标准最大的特点就是对试验的稳定判断提出了更高的要求，如耗电量实验室，首次提出了SS1、SS2、DF1、DF2判稳方法，储藏温度试验时，提出了S-E阶段判稳要求，增加了冷却能力、降温试验等新的试验。现有的冰箱性能实验室测试软件，大部分仅能实现数据的采集，部分可以实现耗电量的简单计算，而如果使用该软件进行新版标准的测试，则需要依靠试验人员的经验手动选择数据，进行耗电量的计算。对其他储藏温度、冷冻能力试验仅仅实现数据的采集，是否合格也要依靠试验人员对采集数据的分析得出。

由于无法用软件实现自动判稳功能，只能让试验持续足够长的时间，然后通过导出原始数据，进行后续的手动计算处理来实现，这种操作方法使得测试周期加长，另外，由于数据量大，需要复杂的计算才能实现，导致耗时增加，不适合批量试验，而且也会造成不必要的浪费，加大了出错的几率。

为了满足新版电冰箱性能标准GB/T 8059-2016的要求，针对不同的试验项目，测试软件应实现不同的功能。接下来的章节对新版标准主要测试项目如耗电量试验、储藏温度试验、冷冻能力试验、冷却能力试验、降温试验项目对测试软件的要求进行详细分析。

4.1 耗电量试验对测试软件的要求

新版标准耗电量由稳定状态耗电量、化霜及恢复期耗电量增量、装载耗电量、辅助装置耗电量等内容组成，详见图2。

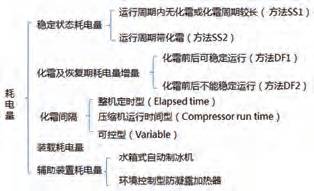

▲图2 耗电量组成

新版测试软件在保留原有数据如电压、频率、热电偶数据、积分电能、功率因数等数据实时采集功能的同时，应能实现稳定状态SS1、SS2、DF1、DF2、装载耗电量的实时判稳及数据计算功能。

4.1.1 稳定状态耗电量SS1判稳及输出数据要求

方法SS1是用来确定稳定状态耗电量的一种方法，无论直冷冰箱还是无霜冰箱，优选用SS1方法进行稳定状态的判稳。

针对新版标准的测试软件应能自动根据压缩机开停或温度来判断每个温度控制周期，自动按照最小温度控制周期且最小时长的原则来选择区间A、B、C数据，并对区间A、B、C的数据依据标准GB/T 8059-2016附表B.1进行判稳，如果能够满足判稳条件，则顺延1周期或1个小时，判断是否有连续三个满足条件的区间A、B、C，有连续三个能满足条件的ABC时选择最后一个满足条件的数据作为最终的试验周期，如果不能满足条件，则对区间A、B、C分别每次增加1个周期或1h，再次进行判稳，直至满足判稳条件或使得区间A（B或C）的长度大于等于36h，用这些数据计算稳定状态功率。如果有多个满足条件的区间ABC，则选择相对功率偏差最小的试验周期。如图3所示。

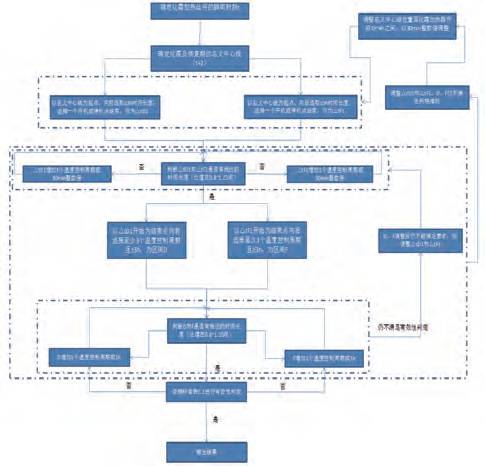

▲图3 SS1判稳流程图

用SS1判稳方法，软件最终应能计算输出以下数据：稳定状态功率Pss1，各间室稳定状态的平均温度Tss1、环境温度、试验周期长度tABC、压缩机运行比CRtss、温度偏差、温度变化率、相对功率偏差、相对功率变化率。

最终应能根据实测环境温度、间室温度对稳定状态功率进行修正，得到PSS。

4.1.2 稳定状态耗电量SS2判稳及输出数据要求

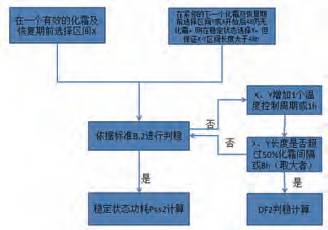

对无霜制冷器具，在SS1判稳方法无法实现的情况下，新软件应能自动选择SS2判稳方法，自动选择温度控制周期最少或区间长度最短的区间X、Y，并对区间X、Y数据按照标准GB/T 8059-2016附表B.2进行判稳，如果不能满足要求，则区间X、Y每次增加一个温度控制周期或1h，再次进行判稳，直至满足要求。如图4所示。
