IP防护等级说明（按照EN60529/IEC529）

防护等级IP54，IP为标记字母，数字5为第一标记数字，4为第二标记数字第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级；

接触保护和外来物保护等级(第一个数字)			防水保护等级( 第二个数字)
第一个数字	防护范围		第二个数字	防护范围
第一个数字	名称	说明	第二个数字	名称	说明
0	无防护	-	0	无防护	-
1	防护50mm直径和更大的固体外来体	探测器，球体直径为50mm,不应完全进入	1	水滴防护	垂直落下的水滴不应引起损害
2	防护12.5mm直径和更大的固体外来体	探测器，球体直径为12.5mm,不应完全进入	2	柜体倾斜15度时，防护水滴	柜体向任何一侧倾斜15度角时，垂直落下的水滴不应引起损害
3	防护2.5mm直径和更大的固体外来体	探测器，球体直径为2.5mm,不应完全进入	3	防护溅出的水	以60度角从垂直线两侧溅出的水不应引起损害
4	防护1.0mm直径和更大的固体外来体	探测器，球体直径为1.0mm,不应完全进入	4	防护喷水	从每个方向对准柜体的喷水都不应引起损害
5	防护灰尘	不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害	5	防护射水	从每个方向对准柜体的射水都不应引起损害
6	灰尘封闭	柜体内在20毫巴的低压时不应进入灰尘	6	防护强射水	从每个方向对准柜体的强射水都不应引起损害
注：探测器的直径不应穿过柜体的孔			7	防护短时浸水	柜体在标准压力下短时浸入水中时，不应有能引起损害的水量浸入
注：探测器的直径不应穿过柜体的孔			8	防护长期浸水	可以在特定的条件下浸入水中，不应有能引起损害的水量浸

技术文摘 -防水试验

1、范围

防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。

2、各种等级的防水试验内容

（1）IPX1

方法名称：垂直滴水试验

试验设备：滴水试验装置及其试验方法见2.11

试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm

试验条件：滴水量为1 0.5 mm/min；

试验持续时间：10min；

（2）IPX2

方法名称：倾斜 15°滴水试验

试验设备：滴水试验装置及其试验方法见2.11

试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。每试完一个面后，换另一个．．．．．面，共四次。

试验条件：滴水量为3 0.5mm/min；

试验持续时间： 4×2.5min（共10 min）；

（3）IPX3

方法名称：淋水试验

试验方法：

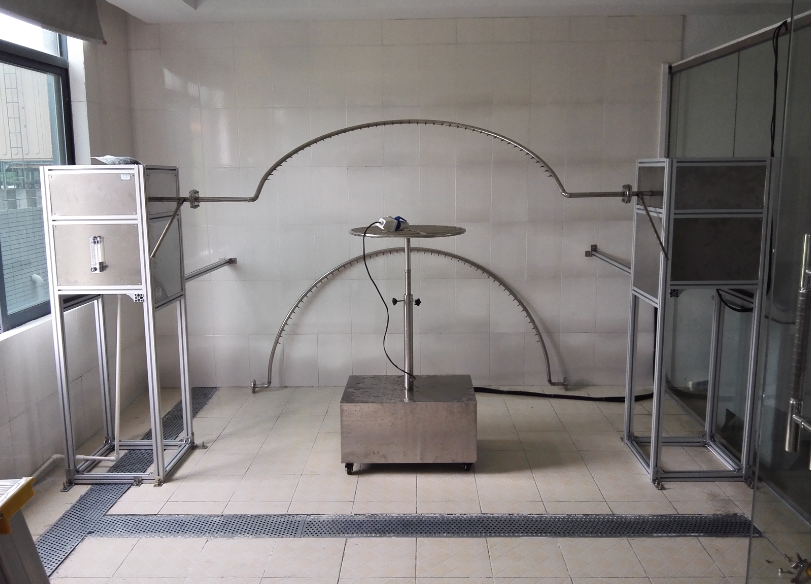

a.摆管式淋水试验

试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)

试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s。

试验时间：连续淋水10 min 。

b.喷头式淋水试验

试验设备：手持式淋水溅水试验装置，装置图形及其试验方法见本书2.14

试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间

试验条件：试验时应安装带平衡重物的挡板，水流量为10 L/min

试验时间：按被检样品外壳表面积计算，每平方米为1 min (不包括安装面积)，最少5 min 。

（4）IPX4

方法名称：溅水试验；

试验方法：

a.摆管式溅水试验

试验设备和试样放置：与上述第（3）条 IPX3 之a 款均相同；

试验条件:除下述条件外，与上述第（3）条 IPX3 之a 款均相同；

喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂两边各摆动180°，共约360°。每次摆动(2×360°) 约12s 。

试验时间：与上述第（3）条 IPX3 之a 款均相同 (即10 min )。

b.喷头式溅水试验

试验设备和试样放置：设备上安装带平衡重物的挡板应拆去，其余与上述第（3）条 IPX3 之b款均相同；

试验条件：除下述条件外，与上述第（3）条 IPX3 之b款均相同；

试验时间：与上述第（3）条 IPX3之b款均相同，即按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少5min 。

（5）IPX5

方法名称：喷水试验

试验设备：喷嘴的喷水口内径为6.3mm；装置图形及其试验方法见本书2.14

试验条件：使试验样品至喷水口相距为2.5~3m，水流量为12.5 L/min (750 L/h)；

试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3 min 。

（6）IPX6

方法名称：强烈喷水试验；

试验设备：喷嘴的喷水口内径为12.5mm；装置图形及其试验方法见本书第2.14章；

试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100 L/min (6000 L/h)；

试验时间：按被检样品外壳表面积计算，每平方米为1min（不包括安装面积）最少3 min 。

（7）IPX7

方法名称：短时浸水试验；

试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为0.15 m。

试验时间: 30 min。

（8）IPX8

方法名称:持续潜水试验；

试验设备,试验条件和试验时间: 由供需（买卖）双方商定.其严酷程度应比IPX7高
