电冰箱性能标准GB/T 8059-2016对实验室要求解析(二)
发表时间:2017-10-26 9:10:37

3、标准GB/T 8059-2016对测量仪器设备硬件要求

实验室应有相应的程序保证测量仪器设备运行正确并按照实验室的规定进行计量校准。GB/T 8059-2016标准给出了常用设备如温度、湿度、电能、长度、质量、时间、电压和频率的精度要求,以确保测试结果的有效性。


3.1 标准GB/T 8059-2016对设备精度、不确定度要求

3.1.1 温度测量仪器

电冰箱性能实验室中,温度测量仪器有两种,一种是用于监控恒温室的温度,一般采用铂电阻来进行测量;另一种是用于测量间室温度或被测电冰箱两侧环境温度的测温仪器,一般采用热电偶,配合铜质圆柱或试验包来使用。

标准GB/T 8059-2016规定“温度采集时间间隔不超过1min。除非特殊规定,温度测量仪器的扩展不确定度(k=2)应不大于±0.5K。所有测得的温度应精确到接近0.1K或精度更高”。也就是说,当我们测量值为16℃时,要求被测量结果以95%的概率落在15.5℃~16.5℃之间。

3.1.2 湿度测量仪器

电冰箱性能实验室中,湿度测量仪器也有两种,最为常见的是用于测量恒温室湿度的测量仪器,有些设备采用湿球温度来进行湿度的测量,也有的设备直接采用相对湿度传感器进行间室湿度的测量,这些设备可以同性能实验室的测控系统相连接,也可以是独立的湿度测量仪器。


标准GB/T 8059-2016规定“实验室的湿度应在有代表性的位置测量并记录。若规定了湿度范围,则测量设备的精度应使得测量结果整体的测量不确定度不大于5%,湿度范围是以百分比表示的相对湿度。若仅规定了单侧的湿度限值,则设备的精度应该足够确保满足允许的限值。”

3.1.3 电能测量仪器

电冰箱性能实验室中,电能参数测量非常重要,决定能效等级的关键指标耗电量的测量需要电能测量器,电能测量参数在GB/T 8059-2016标准中尤为重要,标准GB/T 8059-2016耗电量试验判稳、耗电量结果选取都离不开电能参数。

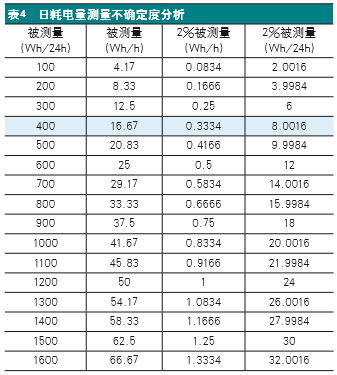

标准GB/T 8059-2016要求“日耗电量测量的扩展不确定度(k=2)应低于2%或8Wh/d,选较大者”。按照标准GB/T 8059-2016要求,从表4对日耗电量测量的不确定度进行分析可知,当被测量小于400Wh/24h时,日耗电量测量扩展确定度的较大者为8Wh/d,当大于等于400Wh/24h时,日耗电量测量扩展不确定度的较大者为2%。


3.1.4 长度测量仪器

长度测量仪器主要用于电冰箱容积的测量,在间室测温点布置、环境测温点布置时,也需要长度测量仪器来进行尺寸的测量。

标准GB/T 8059-2016中对长度测量仪器要求“长度测量的扩展不确定度(k=2)要低于1mm或0.5%,取较大者。”

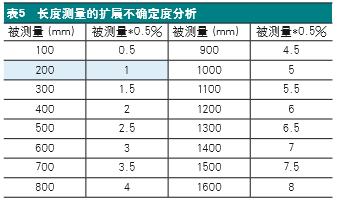

从表5对长度测量的扩展不确定度分析可知,当被测量长度小于200mm时,长度测量的扩展不确定度要低于1mm,当被测量长度大于等于200mm时,长度测量的扩展不确定度要小于0.5%。


3.1.5 质量测量仪器

标准GB/T 8059-2016中质量测量仪器主要用于装载耗电量时用水量的测量,也可用于测量试验包的重量等。标准GB/T 8059-2016规定“质量的扩展不确定度(k=2)小于5g。”

3.2 新旧版本标准对仪器设备精度、不确定度要求

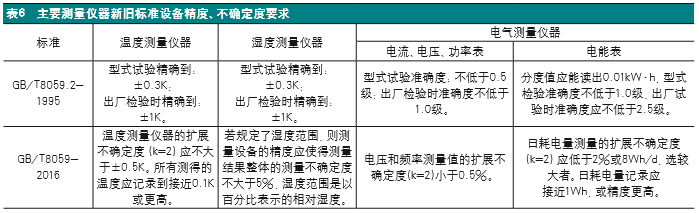

新旧版本标准对测量仪器的精度或不确定度要求不同,详见表6,具体体现如下:


(1)温度测量仪器

温度测量仪器,GB/T 8059.2-1995规定了精确度,并且针对型式试验和出厂检验,精确度要求也是不同的,而GB/T 8059-2016标准则是给出了扩展不确定度要求;

(2)湿度测量仪器

湿度测量仪器,GB/T 8059.2-1995规定了精确度,且针对型式试验和出厂检验,精确度要求也是不同的,而GB/T 8059-2016标准也是给出了

不确定度的要求;

(3)电气测量仪器

电气测量仪器中,针对电流、电压、功率表,GB/T 8059.2-1995规定了仪器仪表的精度等级,针对型式试验和出厂检验精度要求不同;仪表精度=(绝对误差的最大值/仪表量程)×100%,仪表精度计算值去掉%,就是精度等级。如,电压量程300V,等级0.5级,则允许误差为:±1.5V;

GB/T 8059-2016标准则是给出了电压和频率的最大不确定度。

电能表新旧版本标准的要求差别较大,一方面,电能表的分度值由GB/T 8059.2-1995标准规定的0.01kW·h,提高到0.001kW·h。

测量仪器设备的精度、不确定度主要依靠设备的计量校准证书进行确认,为了保证仪器设备满足标准GB/T 8059-2016的要求,相关人员应在仪器设备计量校准前,针对标准GB/T 8059-2016对仪器设备精度、不确定要求提出计量校准需求,让计量校准人员对其实验室设备进行计量校准,然后根据计量校准的结果进行确认,是否能满足标准要求,对不能满足标准要求的仪器设备,一定要进行升级改造,以便其满足标准GB/T8059-2016的要求。


(未完待续)

来源:《家电科技》2017年第9期
